UVX3D
Imetrum Composites Extensómetros Metales

UVX3D

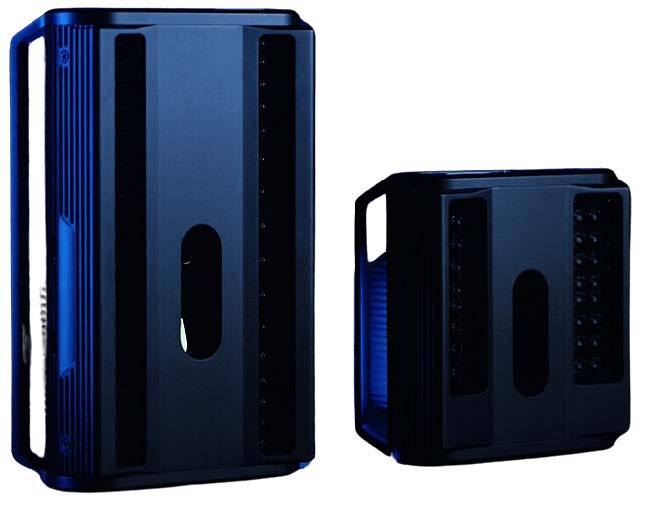

Los Imetrum UVX3D 110 y UVX3D 220 son extensómetros ópticos 3D sin contacto de alta resolución, diseñados para medir deformaciones y desplazamientos en ensayos de materiales con elevada precisión y versatilidad.

ESPECIFICACIONES CLAVE

Marca / Representada Imetrum
Aplicación Composites, Extensómetros, Metales
Dos modelos UVX3D 110 y UVX3D 220.
Compatibles con diferentes marcas puntos, anillos, bullseyes, speckles y patrones naturales.
Solicitar información Descargar catálogo

DESCRIPCIÓN DEL PRODUCTO

Los Imetrum UVX3D 110 y UVX3D 220 son extensómetros ópticos 3D sin contacto de alta resolución, diseñados para medir deformaciones y desplazamientos con elevada precisión en ensayos mecánicos de materiales.

Su tecnología de medición mediante vídeo permite realizar ensayos de tracción, compresión, flexión, cortadura, torsión y ensayos dinámicos, así como mediciones transversales y biaxiales, sin necesidad de instalar sensores físicos sobre la probeta.

Ambos modelos proporcionan una resolución inferior a 0,5 μm, frecuencias de captura de hasta 1.000 Hz y cumplen o superan los requisitos de ISO 9513 Clase 0,5 y ASTM E83 Clase B-1.

El UVX3D 110 está optimizado para probetas pequeñas y distancias entre marcas de 10 a 80 mm, mientras que el UVX3D 220 amplía el campo de visión para trabajar con distancias entre marcas de 20 a 200 mm y materiales con mayores deformaciones.

Los sistemas UVX3D permiten medir deformación, extensión, desplazamiento, posición, rotación y coeficiente de Poisson, además de generar mapas completos de deformación mediante DIC.

Toneu Scientific distribuye Imetrum en España y Portugal, ofreciendo asesoramiento técnico, instalación, formación y servicio posventa.

CARACTERÍSTICAS CLAVE

Comparativa UVX3D 110 vs UVX3D 220

Característica UVX3D 110 UVX3D 220
Campo de visión vertical 110 mm 220 mm
Profundidad FoV 40 mm 40 mm
Anchura FoV a 120 Hz 94 mm 94 mm
Anchura FoV a 500 Hz 23 mm 48 mm
Anchura FoV a 1.000 Hz 11 mm 24 mm
Gauge length verificado 10–80 mm 20–200 mm
Resolución <0,5 μm <0,5 μm
ISO 9513 Clase 0,5 Clase 0,5
ASTM E83 Clase B-1 Clase B-1
Captura 120 / 500 / 1.000 Hz 120 / 500 / 1.000 Hz
Anchura mínima axial 2,1 mm 4,7 mm
Anchura mínima transversal 12 mm 25 mm
Sección paralela mínima recomendada 12 mm 24 mm
Velocidad máx. seguimiento 2.500 mm/min 2.500 mm/min
Distancia de trabajo 320–360 mm 320–360 mm
Temperatura recomendada −100 a +370 °C −100 a +370 °C
Dimensiones 193 × 192 × 210 mm 255 × 192 × 210 mm





Preguntas Frecuentes

Medición UVX3D 110
Deformación axial ✓
Deformación transversal ✓
Extensión ✓
Desplazamiento ✓
Posición ✓
Rotación ✓
Coeficiente de Poisson ✓
Medición biaxial ✓
Mapas de deformación ✓
Postprocesado ✓
